如需更多材料和技術問題，請聯系我們或咨詢在線客服。CPM3V粉末鋼光亮棒厚度:冷軋2B板(0.096 . 0mm)；

　　CPM3V粉末鋼光亮棒熱軋工業板1號(3-50mm)中板、化工板、高溫板；

　　1000毫米、1219毫米、1250毫米、1500毫米、1800毫米和2000毫米卷板和平板。

　　CPM3V粉末鋼光亮棒面:2B光面，1號工業面，BA(6k)鏡面，8K鏡面，9K鏡面，拉絲面，磨砂面。

　　CPM3V粉鋼光亮棒產地:國產和進口(瑞典、日本、芬蘭、韓國、南非、臺灣省)。

　　┏┯┯┯┯┯┯┯┯┯┯┯┯┯┯┯┯┯┯┯┯┯┯┯┯┯┯┯┯┯┯┯┯┯┯┯┯┯┯┯┯┯┯┯┯┓

　　美國CPM3V粉末鋼

　　嚴酷的考驗

　　●CPM3V應用

　　精密沖壓沖裁

　　冷鍛上下模

　　●CPM3V的化學成分(平均百分比)

　　CCrMoV

　　0.87.51.32.8

　　●CPM3V鍛造

　　將鋼材緩慢、均勻、完全加熱至1100℃。不要在低于900℃的溫度下鍛造。發展鍛造時，用較輕的錘打或鍛造，然后加大鍛造能量，直到鋼容易變形。如果溫度下降，必須重新加熱。鍛造后，鋼應放在灰或石灰中慢慢冷卻。CPM-3V鋼必須在鍛造后退火。

　　●CPM3V退火

　　CPM-3V必須在鍛造后和硬化前退火。將鋼材緩慢均勻加熱至900℃，保溫2小時，放入爐中緩慢冷卻至590℃(冷卻速度為15℃/小時)，然后取出空冷或繼續隨爐冷卻至常溫。退火后的硬度為240HBN/mm2。退火處理應在氣氛爐或保護爐中進行。

　　●CPM3V應力消除

　　粗加工后進行去應力，溫度加熱到模具的均勻溫度。在爐內冷卻至500℃后，可取出空冷或在爐內繼續冷卻。

　　●CPM3V強化

　　傳統上，CPM-3V的硬化處理需要兩階段預熱。分段熱處理爐用于預熱到100℃；第二階段，預熱溫度為℃，然后快速加熱至淬火溫度為℃。1030℃的硬化溫度可達到鋼的韌性，1120℃可獲得耐磨性。為了達到結構均勻，cpm3v粉鋼是硬鋼嗎？建議淬火溫度在1030℃保持40分鐘，或在1120℃保持30分鐘，以保持合金固態熔化。

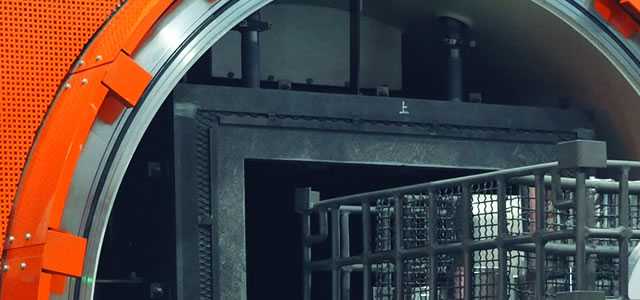

　　●CPM3V淬火

　　淬火方法有三種:(1)鹽溶液淬火，(2)真空氣體淬火，(3)間斷油淬火。比如采用氣體淬火，淬火壓力需要5巴，通過鹽溶液淬火可以獲得鋼的韌性。如果采用油淬，實際上是對較厚的鋼材或形狀復雜的工件實施斷續淬火。方法是將工件淬火放入油中，冷卻到(℃，暗紅色)左右時，立即從油中取出，放在空氣中自然冷卻。如果工件在鹽浴中淬火，需要放置很長時間冷卻到鹽浴的溫度，然后從鹽浴中取出，在空氣中自然冷卻。通常大型工件采用空冷或鹽浴淬火硬度較低，間斷油淬可獲得較高的硬度。無論使用何種淬火方法， 工件必須冷卻到65℃(150℉)以下，或者在回火前可以用手觸摸。

　　●CPM3V校正

　　淬火后冷卻至250℉(120℃)之前，應進行任何必要的糾正工作。400℃和120℃是校正溫度范圍。

　　●CPM3V回火

　　淬火后必須立即進行回火操作。即當鋼淬火后冷卻到40℃或手可觸及時，需要立即回火。回火溫度取決于實際應用和硬度要求。一般建議cpm3v粉末鋼回火三次。是硬鋼嗎？回火溫度為520℃和560℃，每次回火保持2小時。

　　& emsp& emsp但市場已跌至低位，政策回暖也有助于提振市場信心。預計6月份國內鋼材市場將呈現上漲趨勢。用法編輯器304廣泛用于家庭用品(**和第二餐具)、櫥柜、室內管道、熱水器、鍋爐、浴缸、汽車部件、電器、建筑材料、化學、食品工業、農業和船舶部件。

　　┗┷┷┷┷┷┷┷┷┷┷┷┷┷┷┷┷┷┷┷┷┷┷┷┷┷┷┷┷┷┷┷┷┷┷┷┷┷┷┷┷┷┷┷┷┷┷┷┷┷┛

　　蘇州東锜該公司主要經營冷加工鋼、塑鋼和熱加工鋼。模具鋼。未來將引入人機一體化智能系統，實現各生產環節的無縫銜接，滿足用戶個性化需求，為大規模個性化定制模式培養創新型產業人才。公司結合市場發展和客戶需求，不斷提高自身能力，開發新鋼種，開發新工藝。

本文部分內容來源于網絡，我們僅作為信息分享。本站僅提供信息存儲空間服務，不擁有所有權，不承擔相關法律責任。如發現本站有涉嫌抄襲侵權/違法違規的內容，請發送郵件至tokaits@163.com舉報，一經查實，本站將立刻刪除。

下一篇：skd61模具光潔度深冷處理
